2007年10月26日

Park Jet F-111 主脚の検討(2)

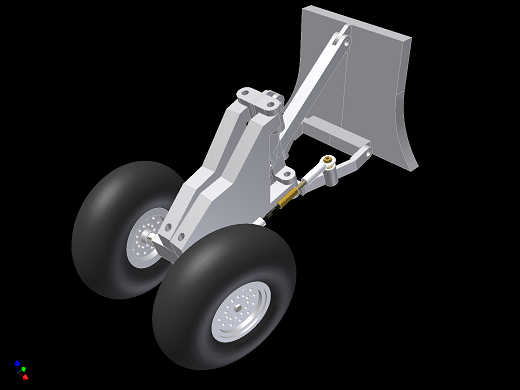

主脚は折りたたむとこんな感じになります。

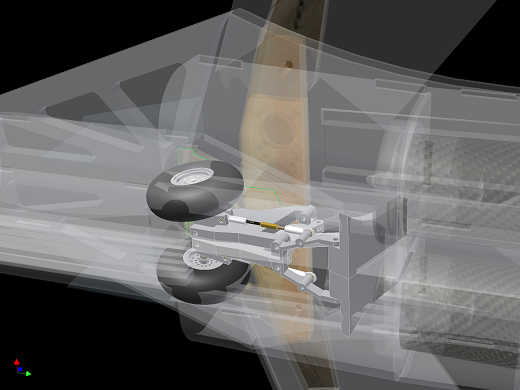

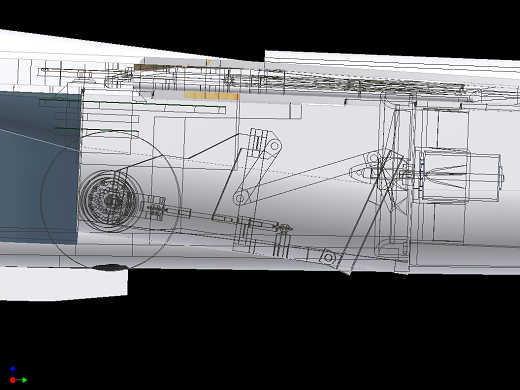

機体の中へはこんな位置に収まります。
プラモデルを参考にスケッチしていたときは
各パーツの形状の意味が解りませんでしたが
こうやって機体の中に押し込むとその理由が解るような気がします。
実機には存在しない主翼開閉用サーボが主車輪と干渉しています。




各パーツはプラモデルを参考にしているので
多分縮尺はそんなに狂っては無いと思うのですが
大体実機と似たような位置に収まっています。
現在の図面を手直しすれば取付は可能なような気がしますが
EDFの吸気側のダクトの形状にチョッと無理があります。
重量の増加もかなり有りそうなので
EDFを実機同様もう少し後ろに下げると共に一割程度サイズを上げたいところです。
