2008年05月22日

Mig-23 主翼の再製作(5)




先日可変翼の部品を切り出したときZ軸の設定を間違えた為
切り出した部品にキズが付いてしまいました。
今後の為に原因を特定しておく必要があります。
結局原因は切込値の符号が反対だったのとCOBRAの原点の設定の間違いの二つでした。
夜晩くは音が響くのでもう確認が出来ませんが
間違いが一つだったらどうなるのか又後でやってみます。
何れにせよ原因が解ったのでもう一度切り直してみましたが 今度は上手くいきました。
重ねてみた範囲ではズレはありません。
精度については満足出来るものです

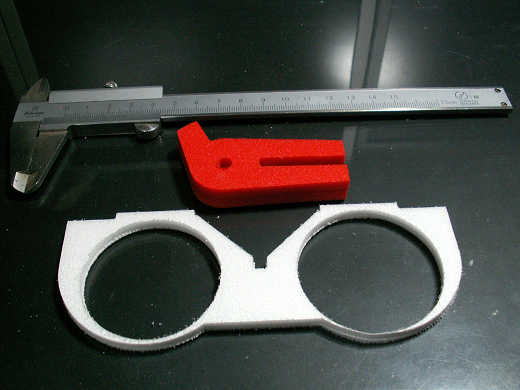

其れで次に図面のデータがあるF-111の胴枠を切ってみました。
下の薄い部分の寸法が違うのはCOBRAが悪いのではなく エンドミルの半径分のオフセットの
設定を忘れていた為で 右の薄くヘロヘロな方が正しい寸法です。
精度ですが 結果として好くありませんでした。

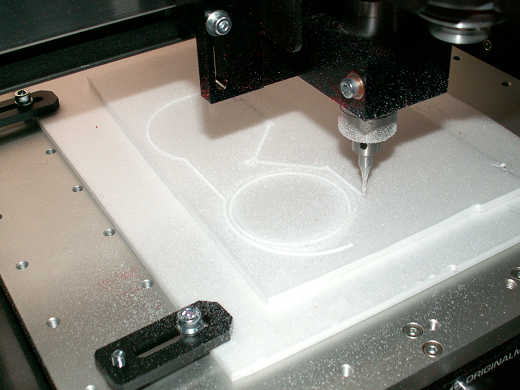

5mmのスチレンペーパーを1mmずつ切り込んでいったのですが
最後の切込みで縁が切れたところから材料が逃げて段差が出来てしまいました。
赤い方の部品が上手く切れたのは
残った部分の幅が十分に広く変形しなかったからだと思えます。
RC飛行機の場合この様な細い形状がある部品は結構多いので
所々に変形が発生しないようにリブを入れるようなことも考えなければならないみたいです。
図面データのあるF-111の部品をいろいろ切ってみてその辺を確認してみます。


然しCNCというのは本当にありがたいです。
コーヒー飲みながら遊んでいるうちに 勝手に材料を切ってくれるのですから・・・
笑いが出てしまいます!!!
